Módulos SFP: alimentación del flujo de tráfico de las redes modernas

I. Introducción a Módulos SFP

A. Hook: la columna vertebral de las redes modernas

En la intrincada red de comunicación digital moderna, donde los datos fluyen a la velocidad de la luz, hay héroes no reconocidos que trabajan incansablemente detrás de escena. Entre estos, el Módulo de encaprobable de factor pequeño (SFP) se destaca como un componente crítico, habilitando silenciosamente la conectividad de alta velocidad que alimenta todo, desde los vastos centros de datos hasta su experiencia diaria de Internet. A menudo pasados por alto, estos transceptores compactos son, en esencia, la columna vertebral de las redes contemporáneas.

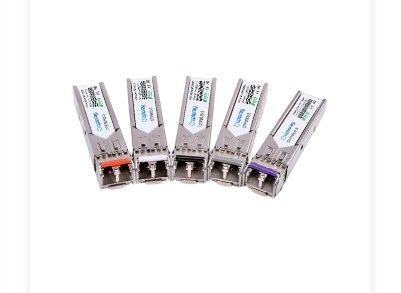

B. ¿Qué es un módulo SFP?

Un módulo SFP es un transceptor óptico compacto y aplicable en caliente utilizado tanto para aplicaciones de telecomunicaciones como de comunicación de datos. Su propósito principal es convertir las señales eléctricas en señales ópticas (y viceversa) para facilitar la transmisión de datos sobre los cables de fibra óptica, o para proporcionar conectividad de cobre.

1. Definición y propósito : En su núcleo, un módulo SFP es un convertidor de interfaz gigabit en miniatura (GBIC) que permite que los dispositivos de red, como interruptores, enrutadores y tarjetas de interfaz de red (NIC) se conecten a varios cables de fibra óptica o cables de cobre. Actúa como una interfaz, lo que permite que los datos viajen a través de diferentes medios físicos.

2. Características clave :

Caluroso : Los SFP se pueden insertar o eliminar de un dispositivo de red sin apagar el sistema, minimizar el tiempo de inactividad y simplificar el mantenimiento.
Compacto : Su pequeño tamaño permite una alta densidad de puertos en equipos de red, lo que los hace ideales para entornos con restricciones espaciales.
Versátil : SFPS admite una amplia gama de estándares de red, velocidades de datos y distancias, haciéndolos adaptables a diversas necesidades de redes.

C. Breve historia y evolución (de GBIC a SFP y más allá)

El módulo SFP surgió como un sucesor del transceptor de convertidor de interfaz Gigabit (GBIC) más grande. Mientras que los GBIC fueron efectivos, su tamaño voluminoso limitó la densidad de puertos en los equipos de red. El impulso de la industria para la miniaturización y la mayor eficiencia condujeron al desarrollo del SFP, que ofreció la misma funcionalidad en una huella significativamente más pequeña. Esta evolución marcó un momento crucial, permitiendo a los fabricantes de red diseñar dispositivos más compactos y potentes. El éxito del SFP allanó el camino para transceptores aún más rápidos y avanzados como SFP, QSFP y OSFP, cada uno empujando los límites de las velocidades de transmisión de datos.

D. importancia en la infraestructura de red actual

En una era definida por el consumo masivo de datos y la demanda de comunicación instantánea, no se puede exagerar la importancia de los módulos SFP. Son fundamentales para:

Escalabilidad : Permitir que las redes se expandan y se adapten fácilmente a las crecientes demandas de datos simplemente intercambiando módulos.
Flexibilidad : Permitir que un solo dispositivo de red admite varios tipos de conexiones (por ejemplo, fibra de corto alcance, fibra de largo alcance o cobre) cambiando el SFP.
Fiabilidad : Proporcionar enlaces robustos y de alto rendimiento esenciales para aplicaciones críticas en centros de datos, redes empresariales y telecomunicaciones.

Sin estos componentes pequeños, pero potentes,, las redes de alta velocidad, flexibles y eficientes en las que confiamos diariamente simplemente no sería posible.

II. Comprender los conceptos básicos del módulo SFP

A. Anatomía de un módulo SFP

Un módulo SFP, a pesar de su pequeño tamaño, es una pieza sofisticada de ingeniería que comprende varios componentes cruciales que funcionan en concierto para facilitar la transmisión de datos.

1. Componentes del transceptor (transmisor, receptor) : El corazón de un módulo SFP se encuentra en sus componentes de transceptor. Por un lado, hay un transmisor (TX) que convierte las señales de datos eléctricos en pulsos de luz óptica utilizando un diodo láser (para fibra óptica) o señales eléctricas para cobre. Por otro lado, un receptor (Rx) detecta estos pulsos de luz óptica entrantes o señales eléctricas y las convierte en señales de datos eléctricos que el dispositivo de red puede entender. Esta funcionalidad dual es la razón por la cual a menudo se les conoce como "transceptores".

2. Interfaz eléctrica : Esta es la parte del módulo SFP que se conecta directamente al dispositivo de red de host (por ejemplo, un puerto de conmutación). Consiste en una serie de pines que establecen la conexión eléctrica, lo que permite que el SFP reciba señales de datos e intercambie las señales de datos con los circuitos del dispositivo. Esta interfaz se adhiere a estándares específicos para garantizar la interoperabilidad.

3. Interfaz óptica (conector LC) : Para los SFP de fibra óptica, la interfaz óptica es donde se conecta el cable de fibra óptica. El tipo de conector más común utilizado para los módulos SFP es el LC (conector Lucent) . Los conectores LC son conectores de factores pequeños conocidos por sus capacidades de alta densidad y su rendimiento confiable, lo que los hace ideales para el diseño compacto de módulos SFP. Por lo general, presentan un mecanismo de enganche para garantizar una conexión segura.

4. Monitoreo de diagnóstico digital (DDM) / Monitoreo óptico digital (DOM) : Muchos módulos SFP modernos vienen equipados con capacidades DDM o DOM. Esta característica permite a los administradores de red monitorear los parámetros en tiempo real del SFP, como la potencia de salida óptica, la potencia de entrada óptica, la temperatura, la corriente de polarización láser y el voltaje de suministro de transceptor. DDM/DOM es invaluable para la gestión de la red, lo que permite la resolución de problemas proactivos, el monitoreo del rendimiento y el mantenimiento predictivo, mejorando así la confiabilidad de la red.

B. Cómo funcionan los módulos SFP

El principio operativo de un módulo SFP gira en torno a la conversión eficiente y la transmisión de señales.

1. Conversión de señal (eléctrica a óptica y viceversa) : Cuando se deben enviar datos desde un dispositivo de red a través de un cable de fibra óptica, las señales de datos eléctricos desde el dispositivo se alimentan al transmisor de SFP. El transmisor convierte estas señales eléctricas en pulsos de luz (usando un láser VCSEL o DFB para SFP de fibra, o señales eléctricas específicas para SFP de cobre). Estos pulsos de luz luego viajan a través del cable de fibra óptica. En el extremo receptor, el receptor de otro módulo SFP detecta estos pulsos de luz y los convierte en señales eléctricas, que luego se transmiten al dispositivo de red conectado.

2. Papel en la transmisión de datos sobre cables de fibra óptica : Los SFP son intermediarios cruciales en las redes de fibra óptica. Habilitan la transmisión de datos de alta velocidad y larga distancia que sería imposible con el cableado de cobre tradicional más allá de ciertas longitudes. Al convertir las señales eléctricas a la luz, superan las limitaciones de la resistencia eléctrica y la interferencia electromagnética, lo que permite un flujo de datos robusto y rápido a través de grandes distancias dentro de los centros de datos, entre edificios o incluso en las ciudades.

C. Ventajas clave de los módulos SFP

La adopción generalizada de los módulos SFP se debe en gran medida a las importantes ventajas que ofrecen en el diseño y la operación de la red.

1. Flexibilidad y escalabilidad : Los SFP proporcionan una flexibilidad incomparable. Un solo interruptor de red puede admitir varios tipos de conexiones (por ejemplo, fibra multimodo de corto alcance, fibra de modo único de largo alcance o Ethernet de cobre) simplemente poblando sus puertos SFP con los módulos apropiados. Esta modularidad permite que las redes escalar fácilmente, adaptándose a los requisitos cambiantes sin necesidad de reemplazar los dispositivos de red completos.

2. Rentabilidad : Al permitir que los administradores de la red compren solo los transceptores específicos necesarios para las aplicaciones actuales, los SFP reducen los costos iniciales de hardware. Además, sus capacidades de naturaleza y DDM simplifican su naturaleza en caliente y simplifican el mantenimiento y la resolución de problemas, lo que lleva a menores gastos operativos con el tiempo.

3. Naturaleza contundente : Como se mencionó, los SFP se pueden insertar o eliminar mientras el dispositivo de red está operativo. Esta característica "ajustable en caliente" minimiza el tiempo de inactividad de la red durante las actualizaciones, reemplazos o la solución de problemas, asegurando la disponibilidad continua del servicio.

4. Estandarización (MSA - Acuerdo de fuente múltiple) : El diseño y la funcionalidad de los módulos SFP se rigen por un acuerdo de múltiples fuentes (MSA). Este acuerdo de toda la industria garantiza que los SFP de diferentes fabricantes sean interoperables, evitando el bloqueo de los proveedores y fomentando un mercado competitivo. Esta estandarización es un beneficio importante, que proporciona a los usuarios una amplia gama de opciones y garantizando la compatibilidad en diversos equipos de red.

Iii. Tipos de módulos SFP

La versatilidad de los módulos SFP se atribuye en gran medida a la amplia gama de tipos disponibles, cada uno diseñado para cumplir con los requisitos de redes específicos sobre la velocidad de datos, la distancia de transmisión y el tipo de fibra. Comprender estas categorías es esencial para seleccionar el SFP apropiado para cualquier aplicación dada.

A. Categorización por velocidad de datos

Los módulos SFP se clasifican principalmente por la velocidad de datos máxima que pueden admitir. Esto determina su idoneidad para diferentes estándares de Ethernet.

Categoría	Tasa de datos	Descripción	Tipos comunes	Tipo de fibra/cable	Distancia típica
100Base (Fast Ethernet)	100 Mbps	Diseñado para aplicaciones rápidas de Ethernet, utilizadas en sistemas heredados o aplicaciones industriales específicas.	100BASE-FX, 100BASE-LX	Fibra de modo múltiple o en modo único	Hasta 2 km (FX), hasta 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Tipo más común, ampliamente utilizado en redes empresariales y centros de datos.	1000BASE-SX	Fibra de modo múltiple (MMF)	Hasta 550 metros
			1000Base-LX/LH	Fibra de modo único (SMF)	Hasta 10 km
			1000BASE-ZX	Fibra de modo único (SMF)	Hasta 70-80 km
			1000BASE-T	Cobre (RJ45)	Hasta 100 metros

B. Categorización por longitud de onda/distancia

Más allá de la velocidad de datos, los SFP también se clasifican por la longitud de onda de la luz que usan y la distancia máxima que pueden cubrir.

Categoría	Longitud de onda/método	Descripción	Uso típico
Corto alcance (SR)	850 nm	Diseñado para distancias más cortas sobre fibra de modo múltiple.	Enlaces Intra-Building, Centro de datos
Largo alcance (LR)	1310 nm	Diseñado para distancias más largas sobre fibra de modo único.	Inter construcción, redes de campus
Alcance extendido (ER)	1550 nm	Ofrece distancias aún mayores sobre fibra de modo único.	Redes de área metropolitana (MANS), conexiones empresariales de larga distancia

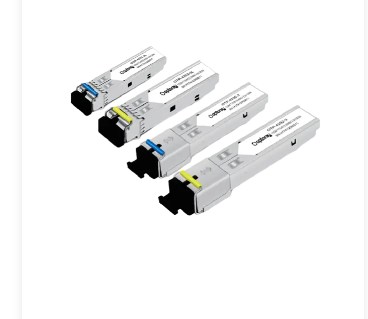

SFPS bidireccional (bidi)	Dos longitudes de onda diferentes (por ejemplo, 1310/1490 nm)	Transmite y recibe datos en un solo hilo de cable de fibra óptica.	Fibra a las aplicaciones de la casa (FTTH)
CWDM SFPS (multiplexación de división de longitud de onda gruesa)	Longitudes de onda ampliamente espaciadas (por ejemplo, 1270-1610 nm)	Permite múltiples canales de datos en una sola cadena de fibra utilizando diferentes longitudes de onda. Rentable para distancias medianas.	Metro Ethernet, Networks Enterprise
DWDM SFPS (densa división de longitud de onda multiplexación)	Longitudes de onda muy espaciadas (por ejemplo, banda C 1530-1565 nm)	Permite un número significativamente mayor de canales y un mayor ancho de banda sobre una sola fibra.	Redes de larga distancia y alta capacidad

C. módulos SFP especializados

Además de las aplicaciones Ethernet estándar, los SFP también están adaptados para otros protocolos de red.

1. SFPS de canal de fibra : Estos módulos están diseñados específicamente para redes de canales de fibra, que se usan comúnmente en redes de área de almacenamiento (SAN). Admiten varias velocidades del canal de fibra (por ejemplo, 1G, 2G, 4G, 8G) y son cruciales para la transferencia de datos de alta velocidad entre servidores y dispositivos de almacenamiento.

2. Sonet/SDH SFPS : Las redes ópticas síncronas (SONET) y la jerarquía digital síncrona (SDH) son protocolos estandarizados para transmitir información digital sobre fibra óptica. Las SFP están disponibles para apoyar varias tarifas de SONET/SDH (por ejemplo, OC-3, OC-12, OC-48), lo que permite su uso en redes de telecomunicaciones para la transmisión de voz y datos.

IV. SFP vs. SFP vs. QSFP vs. OSFP

A medida que las demandas de la red continúan aumentando, la evolución de los transceptores ópticos ha llevado a una familia de módulos, cada uno diseñado para respaldar tasas de datos progresivamente más altas. Si bien los módulos SFP sentaron las bases para transceptores compactos y planificables, han surgido iteraciones posteriores para satisfacer la demanda insaciable de ancho de banda. Comprender las distinciones entre estos factores de forma es crucial para diseñar y actualizar redes de alto rendimiento.

Tipo de módulo	Nombre completo	Tasa de datos típica	Características clave	Aplicaciones comunes
SFP	Pequeño factor de forma enchufable	1 Gbps	Predecesor compacto, plugable caliente, predecesor de SFP.	Gigabit Ethernet, canal de fibra 1G, interruptores/enrutadores/servidores.
SFP	Pequeño factor de formulario mejorado	10 Gbps	Tamaño físicamente similar al SFP, mayor velocidad, mueve algún acondicionamiento de señal al host.	10 Gigabit Ethernet, enlaces de conmutador de servidor a TOR, enlaces entre interruptores en centros de datos.
QSFP	Quad pequeño formulario pequeño factor pluggable plus	40 Gbps	Transmite 4 x 10 GBPS, una mayor densidad que 4x SFP.	40 Gigabit Ethernet, Infiniband, enlaces ascendentes de alto nivel de ancho.
QSFP28	Quad pequeño Formulario de formulario Capricable 28	100 Gbps	Transmite 4 x 25 carriles Gbps.	100 Gigabit Ethernet, interconexiones de centros de datos, enlaces de red básicos.
QSFP56	Quad pequeño Formulario de formulario Capricable 56	200 Gbps	Transmite 4 x 50 Gbps Pam4 carriles.	200 Redes de centro de datos Gigabit Ethernet, de próxima generación.
QSFP-DD	Quad pequeño formulario pequeño factor doble densidad pluggable	200/400/800 GBPS	Duplican carriles eléctricos a 8, factor de forma similar a QSFP.	Centros de datos de ultra alta densidad, redes de nubes.
OSFP	Octal pequeño factor de formulario enchufable	400/800 GBPS	Admite 8 carriles eléctricos, ligeramente más grandes que QSFP-DD para una mejor gestión térmica.	Despliegues de 400 g de vanguardia y futuros 800 g, centros de datos de hiperscala.

E. cuándo usar cuál: escenarios de aplicación y requisitos de red

La elección entre SFP, SFP, QSFP y OSFP depende completamente de los requisitos de red específicos:

SFP (1 Gbps) : Ideal para conexiones tradicionales de Gigabit Ethernet, equipos de red más antiguos y escenarios donde 1 ancho de banda GBPS es suficiente, como redes de oficina básicas o dispositivos de conexión.
SFP (10 Gbps) : El estándar para 10 Gigabit Ethernet. Esencial para conectar los servidores a los interruptores de primera categoría (TOR), enlaces entre interruptores dentro de un centro de datos y redes troncales empresariales donde 10 Gbps es el requisito de velocidad actual.
QSFP (40/100/200/400 GBPS) :
- QSFP (40 Gbps) : Se utiliza para agregar enlaces 10G, conexiones de cambio a cambio y enlaces ascendentes de alto ancho en centros de datos.
- QSFP28 (100 Gbps) : El caballo de batalla para las interconexiones del centro de datos de 100G, los enlaces de red básicos y la conectividad del servidor de alta densidad.
- QSFP56/QSFP-DD (200/400/800 GBPS) : Crucial para centros de datos de hiperescala, proveedores de nubes y aplicaciones de ancho de banda extremadamente alto donde la densidad y el ancho de banda máximo son primordiales.
OSFP (400/800 GBPS) : También se utiliza para implementaciones de 800 g de vanguardia y futuros 800 g, particularmente donde la gestión térmica y la prueba futura son consideraciones clave, a menudo en centros de datos a gran escala y redes de proveedores de servicios.

En resumen, a medida que las velocidades de red continúan acelerando, cada factor de forma transceptor juega un papel vital en diferentes capas de la infraestructura de la red, asegurando que las demandas de ancho de banda se cumplan de manera eficiente y rentable.

V. Aplicaciones de los módulos SFP

La adopción generalizada y la evolución continua de los módulos SFP provienen de su papel crítico en una amplia gama de entornos de redes. Su versatilidad, combinada con su capacidad para apoyar varias velocidades y distancias, los convierte en componentes indispensables en casi todas las facetas de la infraestructura digital moderna.

A. Centros de datos

Los centros de datos son quizás los beneficiarios más destacados de la tecnología SFP. En estos entornos de alta densidad y alto ancho de banda, los SFP son cruciales para:

Conectividad del servidor : Conectar servidores individuales a los interruptores de primera categoría (TOR), permitiendo la transferencia de datos de alta velocidad para máquinas virtuales, aplicaciones y almacenamiento.
Enlaces entre interruptores (ISL) : Proporcionar conexiones de alto ancho de banda entre diferentes capas de interruptores (por ejemplo, acceso a la agregación, agregación al núcleo) dentro del centro de datos, lo que garantiza un rápido flujo de datos a través del tejido de la red.
Interconexión del centro de datos (DCI) : Para conectar centros de datos separados geográficamente, a menudo utilizando SFP de largo alcance (como 1000BASE-LX/LH o ZX) o módulos QSFP de mayor velocidad para cerrar distancias sobre fibra de modo único.
Redes de área de almacenamiento (SAN) : Los SFP del canal de fibra se utilizan específicamente en los servidores SANS para conectar a las matrices de almacenamiento, facilitando el acceso a datos de nivel de bloque de alta velocidad para aplicaciones críticas.

B. Redes empresariales (LAN/WAN)

Los módulos SFP son fundamentales para el diseño y la operación de las redes de área local de la empresa (LAN) y las redes de área amplia (WAN), desde pequeñas empresas hasta grandes corporaciones.

Columna vertebral del campus : Conectando edificios o diferentes departamentos dentro de una gran red de campus, a menudo utilizando SFP de fibra de modo único para distancias más largas.
Capas de distribución y acceso : Proporcionar enlaces ascendentes de alta velocidad desde interruptores de capa de acceso (conectando dispositivos de usuario final) a interruptores de capa de distribución, asegurando el rendimiento de la red para una gran cantidad de usuarios.
Backhaul de punto de acceso inalámbrico : En implementaciones más grandes, los SFP se pueden usar para conectar puntos de acceso inalámbrico de alta capacidad a la infraestructura de red con cable.
Conectando equipos heredados : 1000Base-T SFP permiten interruptores modernos de fibra óptica para conectarse a dispositivos o segmentos de cobre más antiguos de la red.

C. Telecomunicaciones (FTTH, Metro Ethernet)

La industria de las telecomunicaciones depende en gran medida de los módulos SFP para brindar servicios de alta velocidad a hogares y empresas.

Fibra a la casa (ftth) : Los SFP BIDI se usan comúnmente en redes ópticas pasivas (PONS) para implementaciones FTTH, lo que permite la comunicación bidireccional en un solo hilo de fibra, lo que reduce los costos de implementación de fibra.
Metro Ethernet : Las SFP, incluidas las variantes CWDM y DWDM, son parte integral de las redes de área metropolitana (MANS), lo que permite a los proveedores de servicios brindar servicios Ethernet de alto ancho en las áreas urbanas y suburbanas. Permiten el uso eficiente de la infraestructura de fibra multiplexando múltiples servicios en una sola fibra.
Retraso móvil : Conectar estaciones base celular a la red central, asegurando la transferencia de datos de alta velocidad para la comunicación móvil.

D. Redes de área de almacenamiento (SAN)

Como se menciona brevemente, SANS es un área de aplicación crítica para módulos SFP especializados.

Conectividad del canal de fibra : El canal de fibra SFPS (por ejemplo, 1G, 2G, 4G, 8G, CANNOL DE FIBRA 16G) están diseñados específicamente para el protocolo del canal de fibra, que está optimizado para la transferencia de datos de alta velocidad y baja latencia entre los servidores y los dispositivos de almacenamiento compartido. Estos módulos son esenciales para garantizar el rendimiento y la confiabilidad de los sistemas de almacenamiento de la misión crítica.

E. Ethernet industrial

Más allá de los entornos de TI tradicionales, los módulos SFP se encuentran cada vez más en entornos industriales, donde las redes robustas y confiables son cruciales para los sistemas de automatización y control.

Sistemas de control industrial : Conectando PLC (controladores lógicos programables), sensores y actuadores en plantas de fabricación, fábricas inteligentes y redes de energía.
Entornos duros : Los SFP de grado industrial están diseñados para soportar temperaturas extremas, vibraciones e interferencia electromagnética, asegurando la operación de red estable en condiciones industriales desafiantes.
Conectividad a larga distancia : Proporcionar comunicación confiable a largas distancias dentro de grandes complejos industriales donde el cableado de cobre no sería práctico o susceptible a la interferencia.

En esencia, desde el núcleo de Internet hasta el piso de la fábrica, los módulos SFP son los héroes no reconocidos que proporcionan las interfaces ópticas y eléctricas necesarias, lo que permite el flujo de datos sin costura y de alta velocidad que sustenta nuestro mundo interconectado.

VI. Elegir el módulo SFP correcto

Seleccionar el módulo SFP apropiado es una decisión crítica que afecta directamente el rendimiento de la red, la confiabilidad y la rentabilidad. Con la amplia variedad de tipos de SFP disponibles, hacer una decisión informada requiere una cuidadosa consideración de varios factores clave.

A. Consideraciones de compatibilidad (bloqueo de proveedores, SFP de terceros)

Uno de los aspectos más cruciales al elegir un módulo SFP es la compatibilidad.

Bloqueo de proveedores : Muchos fabricantes de equipos de red (por ejemplo, Cisco, Juniper, HP) implementan la codificación propietaria en sus transceptores, lo que significa que sus dispositivos pueden emitir advertencias o incluso negarse a operar con SFP de otros proveedores. Esta práctica, conocida como bloqueo de proveedores, puede limitar sus elecciones y aumentar los costos.
SFPS de terceros : Los fabricantes de SFP de terceros de alta calidad producen módulos que cumplen totalmente con los estándares MSA (acuerdo de múltiples salas) y están codificados para ser compatibles con las principales marcas de equipos de red. Estos pueden ofrecer ahorros de costos significativos sin comprometer el rendimiento, siempre que se obtengan de proveedores de buena reputación. Siempre verifique la compatibilidad de SFP de terceros con su modelo específico de dispositivo de red antes de comprar.

B. Requisitos de red (velocidad de datos, distancia, tipo de fibra)

Los requisitos técnicos fundamentales de su red dictan el tipo de SFP necesario.

Tasa de datos : Determine el ancho de banda requerido para su enlace. ¿Necesita 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) o incluso velocidades más altas (QSFP-DD, OSFP)? Este es el filtro principal para su selección.
Distancia : ¿Qué tan separados están los dos dispositivos conectados?
- Para distancias cortas (por ejemplo, dentro de un estante o una sola habitación), podría ser suficiente SFPS de cobre (1000Base-T) o SFP de fibra de corto alcance (1000Base-SX).
- Para distancias medianas (por ejemplo, dentro de un edificio o campus), los SFP de fibra de largo alcance (1000BASE-LX/LH) son comunes.
- Para distancias extendidas (por ejemplo, entre edificios, en una ciudad), puede ser necesario SFPS de alcance extendido (1000Base-ZX) o SFPS DWDM.
Tipo de fibra :
- Fibra de modo múltiple (MMF) : Se usa para distancias más cortas, típicamente con SX SFP. Asegúrese de que SFP coincida con el tamaño del núcleo y el ancho de banda modal de su cable MMF (por ejemplo, OM1, OM2, OM3, OM4, OM5).
- Fibra de modo único (SMF) : Se usa para distancias más largas, típicamente con LX/LH, ZX, BIDI, CWDM o SFPS DWDM.

C. Factores ambientales (temperatura, grado industrial)

Considere el entorno operativo donde se implementará el módulo SFP.

Rango de temperatura : Los SFP estándar funcionan dentro de los rangos de temperatura comercial (0 ° C a 70 ° C). Sin embargo, para implementaciones en espacios incondicionados, recintos al aire libre o configuraciones industriales, es posible que necesite SFPS de grado industrial (a menudo clasificado durante -40 ° C a 85 ° C) para garantizar una operación confiable bajo fluctuaciones de temperatura extrema.
Humedad y vibración : Si bien es menos común, algunos SFP especializados están diseñados para soportar niveles más altos de humedad o vibración, lo que podría ser crítico en ciertas aplicaciones industriales o exteriores.

D. Costo vs. rendimiento

Equilibrar el costo y el rendimiento siempre es una consideración.

Necesidades de rendimiento : No comprometa el rendimiento si su aplicación exige un alto ancho de banda y baja latencia. La especificación subestimada de un SFP puede conducir a cuellos de botella de red y una experiencia de usuario deficiente.
Restricciones presupuestarias : Si bien las SFP de OEM genuinas pueden ser costosas, las opciones de terceros de buena reputación a menudo proporcionan una alternativa rentable sin sacrificar la calidad o el rendimiento. Evalúe el costo total de propiedad, incluidas las posibles actualizaciones y mantenimiento futuros.

E. Importancia de DDM/DOM para el monitoreo

El monitoreo de diagnóstico digital (DDM) o el monitoreo óptico digital (DOM) es una característica crucial que debe priorizarse al seleccionar SFP, especialmente para enlaces críticos.

Monitoreo en tiempo real : DDM/DOM permite a los administradores de red monitorear los parámetros clave, como la potencia de transmisión óptica, la potencia de recepción óptica, la corriente de polarización láser, la temperatura y el voltaje de suministro en tiempo real.
Solución de problemas proactiva : Estos datos son invaluables para identificar posibles problemas antes de causar interrupciones de la red (por ejemplo, degradar la energía óptica que indica un conector sucio o un módulo de falla).
Mantenimiento predictivo : Mediante el seguimiento de las tendencias en el rendimiento de SFP, los administradores pueden programar el mantenimiento de manera proactiva, evitando el tiempo de inactividad inesperado.
Análisis de presupuesto de enlace : Los datos de DDM ayudan a verificar el presupuesto de enlace óptico y garantizar que la intensidad de la señal esté dentro de los límites aceptables para una comunicación confiable.

Al evaluar cuidadosamente estos factores, los profesionales de la red pueden seleccionar los módulos SFP más adecuados que cumplan con sus requisitos técnicos específicos, limitaciones presupuestarias y demandas operativas, asegurando una infraestructura de red robusta y eficiente.

Vii. Instalación y mantenimiento

La instalación adecuada y el mantenimiento diligente son cruciales para maximizar la vida útil y garantizar el rendimiento confiable de los módulos SFP dentro de su infraestructura de red. Si bien los SFP están diseñados para facilitar el uso, adherirse a las mejores prácticas puede prevenir problemas comunes y extender su eficiencia operativa.

A. Las mejores prácticas para la instalación

Instalar un módulo SFP generalmente es sencillo debido a su diseño en caliente, pero siempre se deben seguir algunas prácticas clave:

Tratar con cuidado : Los módulos SFP, especialmente sus interfaces ópticas, son componentes sensibles. Siempre manejalos por su carcasa de metal y evite tocar el puerto óptico o los pasadores eléctricos.
La limpieza es primordial : Antes de insertar un SFP o conectar un cable de fibra óptica, asegúrese de que tanto el puerto óptico del SFP como las caras finales del conector de fibra estén limpios. Incluso las partículas microscópicas de polvo pueden degradar significativamente el rendimiento óptico. Use herramientas especializadas de limpieza de fibra óptica (por ejemplo, toallitas sin pelusa y líquido de limpieza, o limpiadores de un solo clic).
Orientación correcta : La mayoría de los SFP tienen una orientación específica para la inserción. Asegúrese de que el módulo esté alineado correctamente con el puerto en el dispositivo de red. Debe deslizarse suavemente con un empuje suave hasta que haga clic en su lugar. Nunca obligue a un SFP a un puerto.
Asegurar el pestillo : Una vez insertado, asegúrese de que el mecanismo de enganche del SFP (si está presente) está correctamente comprometido para asegurarlo en el puerto. Para las SFP de fibra óptica, conecte los conector (s) de fibra LC hasta que hagan clic de forma segura en los puertos ópticos del módulo.
Tipos de transceptor y fibra de coincidencia : Siempre verifique que el módulo SFP (por ejemplo, en modo múltiple o en modo único) coincida con el tipo de cable de fibra óptica que se usa. Los componentes no coincidentes conducirán a la falla del enlace.
Protección de ESD : Siempre use precauciones anti-estatales (por ejemplo, una correa de muñeca ESD) al manejar SFP para evitar daños por descarga electrostática.

B. Solución de problemas de problemas comunes de SFP

A pesar de la instalación adecuada, a veces pueden surgir problemas. Aquí hay problemas comunes relacionados con SFP y pasos de solución de problemas iniciales:

1. Vincular : Este es el problema más común, que indica que no hay conexión activa.

Verifique las conexiones físicas : Asegúrese de que ambos extremos de la fibra o cable de cobre estén conectados de forma segura a los SFP y que los SFP estén completamente asentados en sus respectivos puertos.
Verificar la compatibilidad de SFP : Confirme que ambos SFP son compatibles entre sí (por ejemplo, la misma velocidad, longitud de onda y tipo de fibra) y con los dispositivos de red en los que están conectados.
Inspeccionar fibra/cable : Verifique si hay daños visibles en el cable de fibra óptica (torceduras, cortes) o cable de cobre.
Conectores limpios : Las caras finales de fibra sucia son una causa frecuente de problemas de enlace. Limpie el puerto óptico del SFP y el conector de fibra.
Componentes de intercambio : Si es posible, intente intercambiar el SFP con uno bueno conocido, o pruebe el SFP en un puerto diferente en el interruptor. Además, pruebe un cable de fibra diferente.
Verifique los datos DDM/DOM : Si está disponible, use DDM/DOM para verificar la transmisión óptica y recibir niveles de potencia. La potencia de baja recepción a menudo indica un conector sucio, una fibra defectuosa o un problema con el SFP de transmisión.
Configuración de puerto : Asegúrese de que el puerto de conmutación esté habilitado y configurado correctamente (por ejemplo, velocidad, configuración dúplex).

2. Errores de CRC (errores de verificación de redundancia cíclica) : Estos indican paquetes de datos corruptos, a menudo debido a problemas de integridad de señales.

Conectores sucios : Una causa principal. Limpie todas las conexiones ópticas a fondo.
Fibra defectuosa : La fibra dañada o de mala calidad puede introducir errores. Pruebe o reemplace la fibra.
Problemas de distancia/atenuación : El enlace puede ser demasiado largo para el tipo SFP, o puede haber una pérdida de señal excesiva (atenuación) en la fibra. Verifique el presupuesto del enlace y los valores de DDM.
SFP defectuoso : El SFP en sí podría ser defectuoso. Intenta intercambiarlo.

3. Problemas de poder : Módulo SFP no reconocido o que muestra baja potencia.

Potencia insuficiente del anfitrión : Asegúrese de que el puerto del dispositivo de red esté suministrando energía adecuada.
SFP defectuoso : El SFP en sí podría estar dibujando demasiada potencia o estar defectuosa.
Calentamiento excesivo : Si el SFP se está sobrecalentando, podría reducir la potencia de salida o apagarse. Asegure un flujo de aire adecuado alrededor del dispositivo de red.

C. Limpieza y cuidado de interfaces ópticas

Las interfaces ópticas de SFP y conectores de fibra son extremadamente sensibles a la contaminación. Una sola partícula de polvo puede bloquear o dispersar la luz, lo que conduce a una pérdida significativa de la señal y una degradación del rendimiento.

Siempre limpio antes de conectarse : Haga que sea una práctica estándar para limpiar las caras finales de fibra y los puertos SFP cada vez que las conecta.
Utilice herramientas de limpieza adecuadas : Invierta en toallitas de limpieza de fibra óptica sin pelusa de alta calidad, líquido de limpieza (por ejemplo, alcohol isopropílico específicamente para fibra óptica) o limpiadores de fibra de un solo clic dedicados.
Nunca use aire comprimido : El aire comprimido puede empujar contaminantes más hacia el conector o el puerto SFP.
Mantener las tapas de polvo puestas : Cuando no esté en uso, siempre mantenga las tapas de polvo protectores en los módulos SFP y los cables de fibra óptica para evitar la contaminación.

D. Consideraciones de seguridad (seguridad láser)

Los módulos SFP utilizan láseres para la transmisión óptica, que pueden representar un riesgo de seguridad si se maneja de manera incorrecta.

Radiación láser invisible : La luz emitida por los transceptores de fibra óptica a menudo es invisible para el ojo humano, lo que la hace particularmente peligrosa.
Nunca mires directamente a un puerto óptico : Nunca busque directamente el puerto óptico de un SFP activo o el extremo de un cable de fibra óptica conectada. Hacerlo puede causar daño ocular severo y permanente.
Siga las etiquetas de seguridad : Siempre adhiera las advertencias y etiquetas de seguridad del láser en los módulos y equipos de red SFP.
Utilice el equipo adecuado : Al probar o solucionar problemas, use un medidor de energía óptica u otro equipo apropiado diseñado para pruebas de fibra óptica, en lugar de inspección visual directa.

Siguiendo estas pautas de instalación y comprensión de los pasos de solución de problemas comunes, los administradores de red pueden garantizar la longevidad y el rendimiento máximo de sus módulos SFP, contribuyendo a una red estable y eficiente.

Viii. Tendencias futuras en tecnología SFP

El mundo de las redes se encuentra en un estado perpetuo de evolución, impulsado por la implacable demanda de mayor ancho de banda, menor latencia y mayor eficiencia. La tecnología SFP, que está a la vanguardia de la conectividad óptica, se está adaptando continuamente a estas demandas. Varias tendencias clave están dando forma al futuro de los módulos SFP y sus contrapartes más avanzadas.

A. velocidades más altas (por ejemplo, SFP-DD)

La tendencia más prominente es el impulso continuo para velocidades de datos más altas. A medida que las redes de 100 Gbps y 400 GBPS se vuelven más comunes, la industria ya está mirando hacia la próxima generación de velocidades.

800 Gbps y más allá : Módulos como QSFP-DD (densidad doble de doble factor de forma pequeña) y OSFP (Octal Small Form-Factor Factor) están liderando la carga por 400 Gbps y se están desarrollando activamente para 800 GBP e incluso 1.6 TBP. Estos avances se logran aumentando el número de carriles eléctricos y empleando esquemas de modulación más complejos (como PAM4).
SFP-DD (pequeña densidad de doble factor de factor) : Este es un factor de forma emergente que tiene como objetivo traer densidades y velocidades más altas (por ejemplo, 50 Gbps, 100 Gbps) al factor de forma SFP tradicional al duplicar el número de carriles eléctricos. Esto permite un mayor ancho de banda dentro de la huella de SFP familiar, ofreciendo una ruta de actualización convincente para la infraestructura existente basada en SFP.

B. Integración con características avanzadas

Los futuros módulos SFP no se tratan solo de velocidad; También están incorporando más inteligencia y funcionalidades avanzadas.

DDM/DOM mejorado : Si bien DDM/DOM ya es común, espere diagnósticos en tiempo real más sofisticados, análisis predictivo e incluso capacidades de autocuración para integrarse en los transceptores. Esto permitirá un monitoreo aún más granular y la gestión de la red proactiva.
Características de seguridad : A medida que la seguridad de la red se vuelve primordial, los transceptores pueden incluir características de seguridad integradas, como capacidades de cifrado o mecanismos de autenticación mejorados, para proteger los datos en la capa física.
Menor consumo de energía : Con la creciente densidad de los equipos de red y el aumento de los costos de energía, la eficiencia energética sigue siendo un objetivo de diseño crítico. Los SFP futuros continuarán enfocándose en reducir el consumo de energía por bit, contribuyendo a los centros de datos más ecológicos y menores gastos operativos.

C. papel en las redes 5G e IoT

La proliferación de la tecnología inalámbrica 5G y la expansión masiva de Internet de las cosas (IoT) están creando demandas sin precedentes sobre la infraestructura de red, y los módulos SFP están desempeñando un papel vital en la habilitación de estas transformaciones.

5G Backhaul : Los módulos SFP y QSFP son esenciales para las conexiones de retorno de alto ancho de banda que vinculan las estaciones base 5G con la red central. A medida que evolucionan las redes 5G, los SFP de mayor velocidad serán cruciales para manejar el inmenso tráfico de datos generado por una banda ancha móvil mejorada, una comunicación de baja latencia ultra confiable y una comunicación masiva de tipo máquina.
Computación de borde : El aumento de la computación de borde, que acerca el procesamiento de la fuente de datos, depende en gran medida de la conectividad confiable y de alta velocidad. Los SFP son fundamentales para conectar centros y dispositivos de datos de borde, asegurando una baja latencia para aplicaciones críticas de IoT.
IoT industrial (iiot) : En entornos industriales, los módulos SFP robustos y de alta velocidad están permitiendo la implementación de sensores y dispositivos IIOT, facilitando la recopilación y control de datos en tiempo real para fábricas inteligentes y sistemas automatizados.

D. Miniaturización continua y eficiencia energética

La tendencia hacia factores de forma más pequeños y el consumo de energía reducido persistirán.

Huellas más pequeñas : Si bien los SFP ya son compactos, la unidad para una mayor densidad de puertos continuará presionando para diseños de transceptor aún más pequeños, lo que permite a los fabricantes de equipos de red empacar más conectividad en menos espacio.
Eficiencia energética : La investigación y el desarrollo se centran en optimizar los componentes ópticos y eléctricos dentro de las SFP para consumir menos energía mientras mantienen o aumentando el rendimiento. Esto es crucial para manejar la disipación de calor en ambientes de alta densidad y reducir la huella de carbono de los centros de datos.

En conclusión, la tecnología SFP está lejos de ser estática. Es un campo dinámico que continúa innovando, empujando los límites de la velocidad, la eficiencia y la inteligencia para satisfacer las demandas cada vez mayores de nuestro mundo interconectado, desde los centros de datos de hiperescala hasta los alcances más alejados de las redes 5G e IoT.

Ix. Conclusión

A. Resumen de la importancia y versatilidad de SFP

A lo largo de este artículo, hemos explorado el mundo multifacético de los módulos SFP, desde su papel fundamental en las redes modernas hasta su intrincada anatomía y diversas aplicaciones. Comenzamos reconociendo SFP como la "columna vertebral" de la conectividad, permitiendo la conversión perfecta de señales eléctricas a pulsos ópticos y viceversa. Su naturaleza en caliente, compacta, compacta y versátil, los ha convertido en componentes indispensables en prácticamente todos los entornos de red.

Nos profundizamos en los diversos tipos, clasificándolos por velocidad de datos (100BASE, 1000BASE), longitud de onda/distancia (SR, LR, ER, BIDI, CWDM/DWDM) y aplicaciones especializadas (canal de fibra, Sonet/SDH). La evolución de GBIC a SFP, y luego a variantes de mayor velocidad como SFP, QSFP y OSFP, destaca el impulso continuo de la industria para un mayor ancho de banda y eficiencia. Vimos cómo estos módulos son críticos en todos los centros de datos, redes empresariales, telecomunicaciones, redes de área de almacenamiento e incluso configuraciones industriales, proporcionando las interfaces necesarias para el flujo de datos de alta velocidad.

Además, examinamos las consideraciones cruciales para elegir el SFP correcto, enfatizando la compatibilidad, los requisitos de la red, los factores ambientales y el papel invaluable de DDM/DOM para el monitoreo. Finalmente, cubrimos las mejores prácticas para la instalación, la resolución de problemas comunes y la importancia de la limpieza meticulosa y la seguridad láser.

B. Pensamientos finales sobre su papel en la evolución de los paisajes de las redes

El módulo SFP, en sus diversas iteraciones, es más que una simple pieza de hardware; Es un testimonio de la modularidad y adaptabilidad requeridas en un mundo digital siempre acelerado. Su capacidad para proporcionar conectividad flexible, escalable y rentable ha permitido que las infraestructuras de red evolucionen sin revisiones constantes y disruptivas. A medida que miramos hacia el futuro, las tendencias hacia velocidades aún más altas (800 Gbps y más allá con SFP-DD, QSFP-DD, OSFP), la integración de características avanzadas como el diagnóstico y la seguridad mejorados, y su papel fundamental en la habilitación de las redes 5G e IOT, subrayan la relevancia duradera y la innovación continua dentro de la tecnología SFP.

Estos transceptores pequeños pero potentes continuarán estando en el corazón de nuestro mundo interconectado, facilitando silenciosamente los flujos de datos masivos que alimentan todo, desde la computación en la nube hasta los sistemas autónomos.

C. Llamar a la acción/Lectura adicional

Comprender los módulos SFP es un paso fundamental para cualquier persona involucrada en el diseño de la red, la implementación o el mantenimiento. Para profundizar su conocimiento, considere explorar:

Documentos específicos de MSA : Para especificaciones técnicas detalladas.
Matrices de compatibilidad de proveedores : Para garantizar una integración perfecta con su equipo existente.
Normas de cableado de fibra óptica : Para comprender los matices de diferentes tipos de fibra y su impacto en el rendimiento de SFP.
Tecnologías de transceptor emergentes : Esté atento a los desarrollos en 800 g y más allá para mantenerse por delante de la curva en la evolución de la red.
